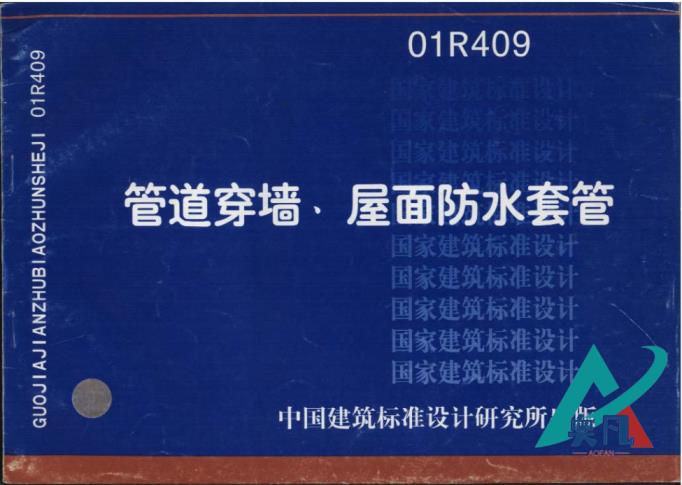

01R409管道穿墻、屋面防水套管圖集封面

批準部門：中華人民共和國建設部         主編單位：中國國際工程設計研究院（原機械工業部第八研究所）

圖集號：01R409                    實行日期：2001年12月5日

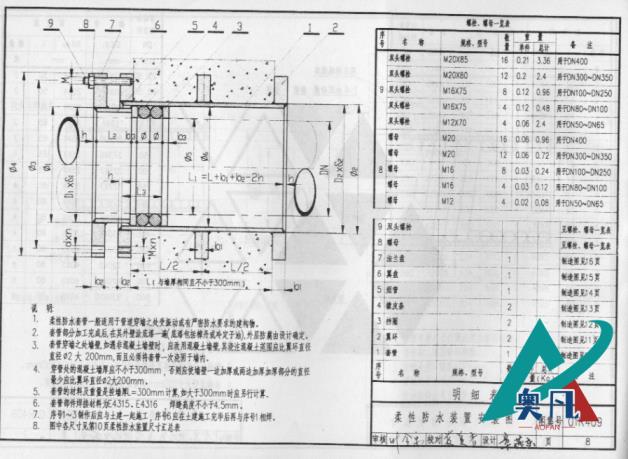

柔性防水套管安裝圖

一、01R409圖集內容

1、不保溫管道穿屋面（蓋板）預留洞防雨裝置

2、保溫管道穿屋面（蓋板）預留洞防雨裝置

3、不保溫管道穿屋面（蓋板）現場打洞防雨裝置

4、管道穿樓板圖

5、管道穿防水墻（基礎）圖

6、管道穿墻圖

7、柔性防水裝置安裝圖

8、柔性防水裝置安裝圖尺寸匯總表

9、柔性防水裝置零件圖--套管

10、柔性防水裝置零件圖--翼環

11、柔性防水裝置零件圖--擋圈

12、柔性防水裝置零件圖--橡皮條

13、柔性防水裝置零件圖--短節

14、柔性防水裝置零件圖--翼盤

15、柔性防水裝置零件圖--法蘭盤
