剛性防水套管的國標規格主要遵循《02S404防水套管圖集》的標準,該圖集詳細規定了剛性防水套管的各項規格和尺寸。以下是對剛性防水套管?chē)?guó)標規格的詳細概述:

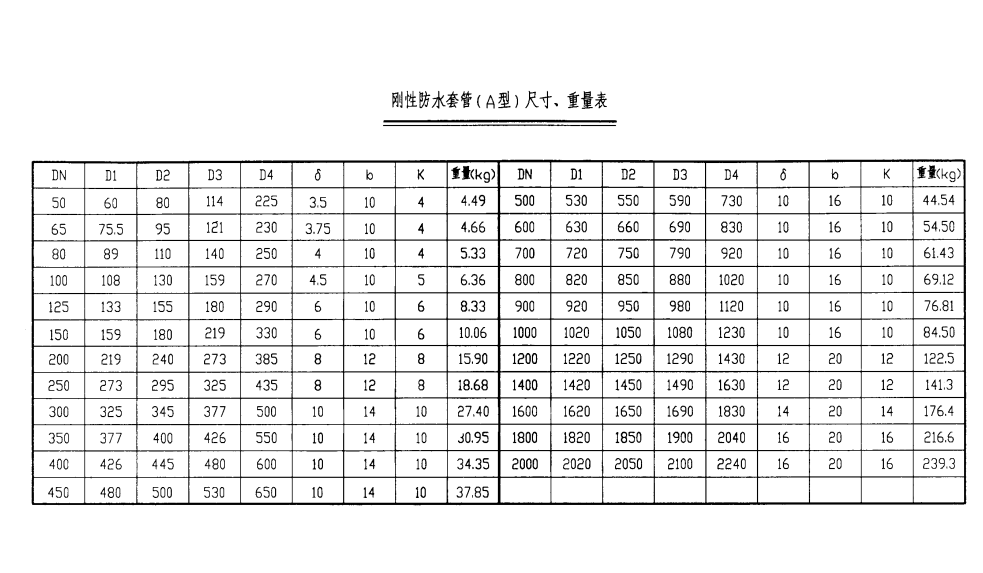

剛性防水套管(A型)尺寸、重量表

一、規格范圍

• 剛性防水套管的規格多樣,口徑從DN50、DN65開始,一直到DN2000以上都有。這意味著,幾乎可以對應所有鋼管的規格來選擇合適的剛性防水套管。

• 其中,常見的是DN50到DN300的規格,這些規格在工程中應用較為廣泛。

二、長度標準

• 從國標剛性防水套管的長度來看,常見的是200mm。

• 其他長度如250mm、300mm、400mm等則需要特別注明。

三、型號與適用范圍

• 剛性防水套管分為A型、B型、C型等多種型號。

• A型適用于鋼管。

• B型適用于鑄鐵管和球墨鑄鐵管。

• C型(如有)可能針對特定應用場合設計,具體需參照?qǐng)D集或廠家說明。

四、尺寸參數

• 剛性防水套管的尺寸參數通常包括通徑(DN)、穿管外徑(D1)、防水套管外徑(D3)、環外徑(D4)、長度、壁厚(δ)等。

• 具體數值需根據所選規格和型號,在《02S404防水套管圖集》中查找。

五、材料要求

• 剛性防水套管一般采用鋼材制作,其壁厚應不小于一定厚度(如10mm),以確保足夠的強度和防水性能。

• 翼環和鋼套管加工完成后,需在其外壁刷底漆(包括樟丹或冷底油)以提高防腐性能。

六、安裝要求

• 剛性防水套管應提前預埋在混凝土墻內,確保與墻體緊密結合。

• 剛性防水套管與管道之間的縫隙應用阻燃密實材料填實,以提高防水效果。

• 安裝在衛生間及廚房?jī)?nèi)的剛性防水套管其頂部應高出裝飾地面一定高度(如50mm),以避免積水滲透。

剛性防水套管的國標規格涵蓋了從口徑、長度、型號到尺寸參數、材料要求和安裝要求等多個方面。實際應用中,應根據具體工程需求和管道規格選擇合適的剛性防水套管,并嚴格按照相關標準和要求進行安裝和施工。
